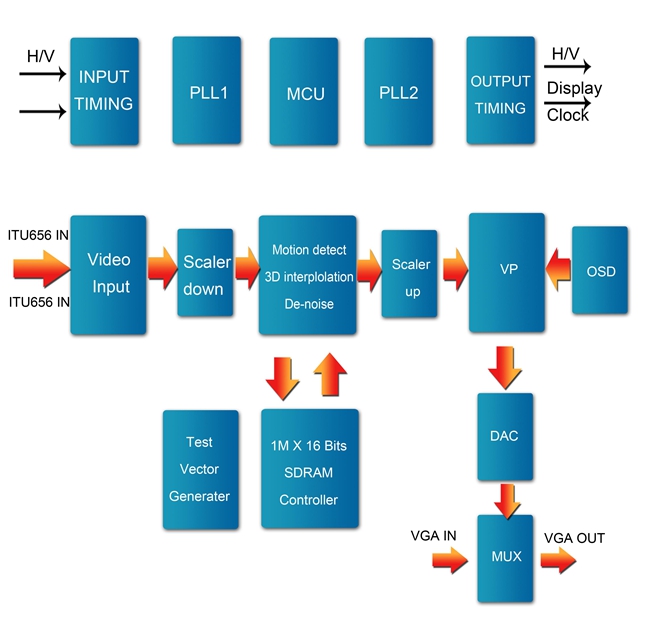

主要特点

　　视频输入
　　◆ 标准ITU 656 YUV 4:2:2格式的输入
　　◆ ITU 601 4:2:2（16bit）输入
　　◆ CVBS(NTSC,PAL,SECAM 等.)

　　内置模拟电路
　　◆ 3路10bit数字-模拟转换器（DAC）
　　◆ 锁相环（PLL）
　　◆ 高速模拟切换开关

　　帧率转换
　　◆ 灵活的帧率转换

　　内置内存控制器
　　◆ 支持寻址和外部SDRAM控制
　　◆ 1M x 16 bit SDRAM
　　◆ SDRAM的旁路功能

　　逐行扫描处理器
　　◆ 2D逐行扫描转换
　　◆ 3D动态捕捉检测ELA运算自适应插值机制
　　◆ 电影模式检测

　　图像缩放
　　◆ 双线性缩放
　　◆ 高品质缩放
　　◆ 垂直和水平调整
　　◆ 非线性缩放

　　图像增强
　　◆ 亮度峰化
　　◆ 数字式色度/亮度瞬态改善
　　◆ 黑电平延伸，白电平延伸
　　◆ 可调节对比度，亮度，色调和饱和度
　　◆ 肤色校正
　　◆ 编程伽玛校正对不同的色温和对比度

　　OSD
　　◆ 全屏显示32字符×16行
　　◆ 支持图形字符：CD-OSD每个点可选16色
　　◆ 双层OSD显示
　　◆ OSD窗口/空白功能
　　◆ 12位24色调色板

　　视频输出
　　◆ 模拟RGB输出达1920x1200@60Hz

　　音频处理
　　◆ 电视音响的仿立体声处理
　　◆ PC声音和电视的声音的信号选择
　　◆ 音量和平衡控制

　　8051 MCU
　　◆ 兼容行业标准
　　◆ 每个指令周期4个时钟周期
　　◆ 64K×8bit嵌入OTP
　　◆ 静态同步设计
　　◆ 支持13个标准中断源
　　◆ 看门狗
　　◆ I2C总线接口
　　◆ 2x14bit和2×8bitPWM输出
　　◆ 遥控红外输入
　　◆ 时钟计数器
　　◆ 8bit4通道ADC的输入开关
　　◆ 水平同步/垂直同步频率计数器

　　封装
　　◆ QFP 128

ARK9118视频处理芯片

　　ARK9118是一款将VGA或Ypbpr信号转换成CVBS/ S-Video视频信号的逐行扫描的视频处理芯片。该芯片可提供高质量的视频处理能力，包括CVBS/YC编码器、图像缩放、图像增强、高性能OSD 、内嵌8051MCU、帧率转换。ARK9118用于机顶盒、电脑信号转换、DVD回放等的完美且经济的解决方案。



芯片规格Chip Specification

      主要特点

　　视频输入
　　◆三个12位ADC，用于视频输入数据采样，最大点帧率达150MHz
　　◆VGA  输入  (1680x1050@60HZ)
　　◆YPbPr  输入(1080p)

　　视频输出
　　◆3个10bit  DAC的同时NTSC  /  PAL/  CVBS/  S-Video  编码输出
　　◆VGA与YPbPr旁路信号

　　帧率转换
　　◆灵活的帧率转换

　　内置内存控制器
　　◆支持寻址和外部SDRAM控制
　　◆1M  x  16  bit  SDRAM
　　◆SDRAM的旁路功能

　　图像缩放
　　◆双三次缩放
　　◆高品质缩放
　　◆独立的垂直水平缩放

　　图像增强
　　◆亮度峰化
　　◆数字式色度/亮度瞬态改善
　　◆黑电平延伸，白电平延伸
　　◆可调节对比度，亮度，色调和饱和度
　　◆边缘保护超平滑滤波器
　　◆编程伽玛校正对不同的色温和对比度

　　OSD
　　◆内置512个字符
　　◆动态OSD字体
　　◆16色OSD，支持5个OSD窗口
　　◆支持16色bitmap
　　◆OSD和视频混合
　　◆闪烁和高亮功能

　　电源
　　◆外部3.3v供电的模拟电路和IO
　　◆内置1.2V LDO

　　8051  MCU
　　◆兼容行业标准
　　◆支持13个标准中断源
　　◆可编程端口
　　◆看门狗
　　◆I2C总线接口
　　◆2x14bit和2×8bitPWM输出
　　◆遥控红外输入
　　◆时钟计数器
　　◆12bit双通道ADC的输入开关
　　◆SPI接口

　　封装
　　◆QFP 100

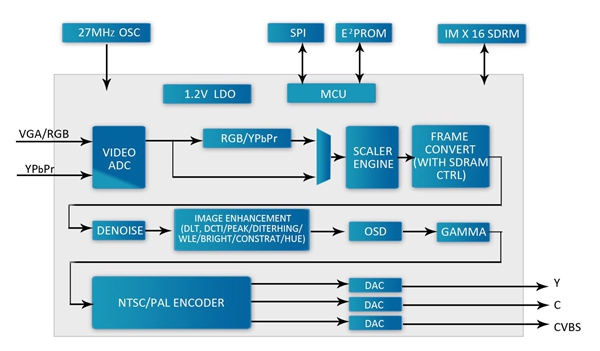

　　结构框图

　　

ARK7114视频解码芯片

　　 ARK7114是一款集多种图像处理功能的多制式（PAL，NTSC，和SECAM）视频解码芯片。
　　 ARK7114还可以使用I2C串行接口编程。将弱信号和失真信号转换成标准的ITU656 YUV4:2:2视频信号。支持S-video输入。使用数字化梳状滤波器实现亮色分离。 ARK7114可生成同步、消隐、锁、和时钟信号除了数字视频输出。为了节省总成本，内置了7 GPIO，1 DAC和1 PWM输出，并内置用内部电源和低电流外部电源3.3V 1.8V LDO。





芯片规格Chip Specification

　　主要特点

　　◆ 支持 S-Video输入，支持NTSC/NTSC-Japan/PAL (B, D, G, H, I, M, ND等.)/ SECAM;
　　◆ 2路CVBS和1路S-Video或者3路CVBS输入，内置源选择
　　◆ 全差分模拟预处理钳位通道和自动增益控制（AGC）以获得最佳的信噪比（S / N）
　　◆ 带抗混叠滤波器双通道模式处理
　　◆ 两个10-bit视频模拟数字转换器
　　◆ 时钟发生器
　　◆ 数字锁相环（PLL）的水平同步处理，水平和垂直同步检测
　　◆ 亮色分离2-D梳状滤波器
　　◆ 精确的色度解调
　　◆ PAL延迟用于校正PAL相位误差
　　◆ 视频降噪
　　◆ 自动检测50和60Hz的场频，自动切换NTSC，PAL和SECAM制式
　　◆ 自动检测3.58M和4.43M色副载波频率
　　◆ 可通过I2C控制亮度、对比度、饱和度、色调及清晰度
　　◆ 标准ITU 656的YCbCr 4：2：2 (8-bit)输出
　　◆ 增强的ITU 656输出，包括：有源视频、原始CVBS数据
　　◆ 7个可编程I/ O和1个8位DAC和1个8位PWM输出
　　◆ +3.3 V电源供电，内置LDO支持1.8V核心电源和外部电源
　　◆ 芯片省电模式
　　◆ I2C编程
　　◆ 48-pin LQFP封装

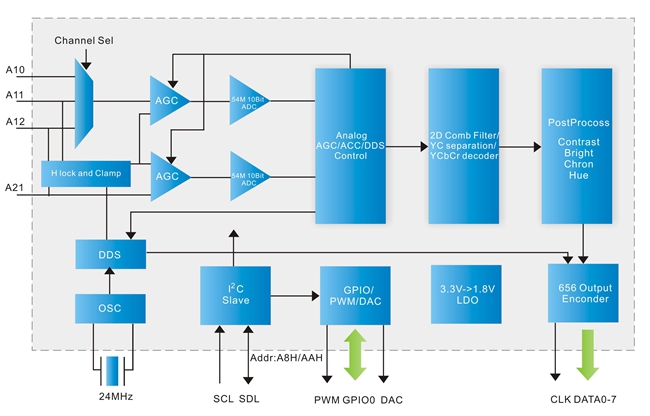

　　结构框图
